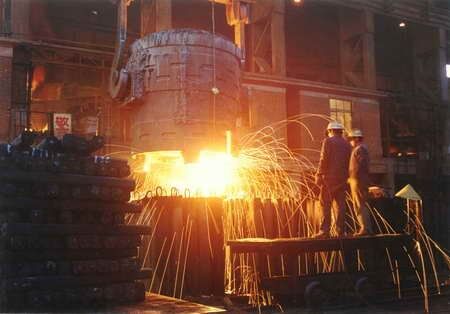

太原鋼鐵有限公司 2X55孔焦?fàn)t及配套項目工程
為了防止和減少火災和有毒氣體危害，保護人身和財產安全，在易燃易爆場所設置氣體自動報警系統。本系統是我們公司研發設計的、擁有自主知識產權的針對鋼鐵行業的有毒氣體檢測、報警及控制系統。
- 性能參數
- 示意圖
- 資料下載
- 操作視頻
1.用途
為了防止和減少火災和有毒氣體危害，保護人身和財產安全，在易燃易爆場所設置氣體自動報警系統。
2.操作環境
2.1SFD-300報警控制器
安裝位置： 室內
環境溫度： 0℃~+50℃
環境濕度： ≤95%±3%RH(40℃)
2.2 SFD-600可燃、有毒氣體探測器
安裝位置：室內、室外易燃易爆場所
環境溫度：-25℃~+55℃
環境濕度： ≤95% RH
環境壓力：90－110KPa
3．供電
3．1 SFD-300報警控制器
主電源： AC187V~242V ,50±1%Hz
備用電源： DC24V,6.5AH
最大功耗：AC供電≤17W；DC供電≤6W
如交流電源故障，DC24V 備用電源可自動切換，不影響連續監測。
3.2 SFD-600可燃、有毒氣體探測器
工作電壓： 24VDC±2V
4技術性能
4.1 SFD-300報警控制器；機柜內布置按設計要求，并負責柜內接線，電源配置等，對系統完整性負責。
4.1.1 測量范圍 ：毒氣 0~300ppm（CO）0~50ppm（H2S）0~100ppm（苯）
4.1.2 測量精度：指示誤差±10%量程值；電源電壓的變化小于或等于10％時，指示和報警精度不得降低。
4.1.3 響應時間：小于40S
4.1.4 每個控制單元都有一個接口：4－20mA ；RS485
4.1.5 報警設定：三級（小心、預報警、報警）／通道。報警設定值2TLV以下；
4.1.6 變送器、探測器連接方式：2~4線制
4.1.7繼電器觸點容量：24VDC，5A或220AC，5A（阻性負載）
4.1.8每個控制單元 可與各種氣體探測器或變送器任意配置組合使用；帶自檢功能，全部功能由觸摸鍵控制;并有一級公共濃度聲報警功能；對濃度報警值進行鎖定／非鎖定設置；
4.1.9歷史記錄；對所有濃度報警和故障報警進行記錄，最多每向1500條；
4.1.10每個通道配置有二級濃度報警繼電器輸出信號；
4.1.11 每個通道有0~20mA 或 4~20mA的線性模擬輸出信號
4.1.12 本系統功能要符合ATEX94/9/EC規定和下列國際標準：EN50－054，EN50－055，EN50－057，ICE801－4。
4.2 SFD-600可燃、有毒氣體探測器
檢測介質： CO ，H2S，苯
檢測原理：定電位電解式、半導體式、電化學式
檢測方式：擴散式采樣
測量范圍：0~300ppm（CO）0~50ppm（H2S）0~100ppm（苯）
測量精度： ≤±2%F.S
靈敏度漂移：±2 F.S／月
輸出信號： 4－20mA
防爆等級：IIBT4
國際標準：EN50270
5、供貨范圍及要求
要求提供的設備和技術應能夠完全滿足現場的環境條件，并能夠在這一環境條件下長期無故障運行，氣體自動報警的產品要取得CCCF認證、計量認證、防爆認證。
| 序號 | 設備名稱 | 單位 | 數量 | 規格及型號 | 備注 |
| 1 | 控制臺 | 臺 | 3 | 1200(L)×600(W)×900(H) | 標準臺 |
| 2 | 工控機 | 臺 | 3 | Intel Core2 2G RAM HD500G | |
| 3 | 氣體報警控制柜（UPS） | 套 | 2 | 800(L)×600(W)×2100(H) | 布置見附圖 |
| 4 | 壁掛式氣體報警控制器 | 臺 | 1 | 布置見附圖 | |
| 5 | 氣體報警控制單元 | 臺 | 77 | ||
| 6 | 氣體探測器 IIBT4 | 個 | 57 | 毒氣(CO) | |
| 7 | 氣體探測器 IIBT4 | 個 | 20 | 毒氣(苯) | |
| 8 | 聲光報警器 IIBT4 | 個 | 16 | ||
| 9 | 氣體報警端子箱 | 個 | 1 | 15對 | |
| 10 | 防爆氣體報警端子箱IIBT4 | 個 | 20 | 20個端子 |
