一、項目概述

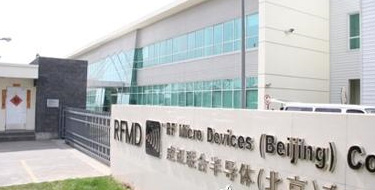

        威迅聯合半導體(北京)有限公司位于北京經濟技術開發區，主要生產半導體等電子產品。在新建的三層生車間中需安裝氫氣報警裝置18路，氧氣報警裝置5路。使用一、一對應的分立式組合方式，每個報警控制單元（二次表）控制一只現場防爆式探測器（一次表）；報警控制單元（二次表）可輸出高低三段開關量控制電磁閥、排風扇或外接警鈴。要求使用三只報警控制箱，每只控制箱中安裝八路報警控制單元。

       根據需方使用的現場要求，我們特推薦使用SFD-600(BA)可燃?xì)怏w探測器與SFD-300報警控制器對應安裝的方式,使用該裝置性能穩定、報警靈敏、使用方便，每路報警系統的一次表與二次表間需一根三芯電纜連接。

       可燃?xì)怏w探測器（一次表）安裝在可能產生氣體泄露的危險場所，將現場的氣體濃度轉化為電信號送給報警單元。探測器的核心元件使用的是國際知名品牌氣體傳感器，具有使用壽命長、性能穩定、報警反應靈敏等優點。

       SFD-300報警控制器（二次表）安裝在安全場所的控制室內，接受探測器送來的信號，并對其進行處理、指示氣體濃度、發出聲光報警、可輸出一對4-20mA標準信號至DCS或PLC控制系統，為現場信號的集中管理提供了便利，也可同時或分別輸出三段開關量信號（可現場設置有源、無源或脈沖信號，出廠默認為無源輸出）完成相應的控制功能。


      二、產品特點

        先進、高容量的主控制芯片：

        采用（ARM Cortex™-M3）32位高速運算工業控制、12位的AD轉換芯片，運算速度更快、精度更高。必要時，只需一張TF卡，即可在廠家的網站上下載最新的系統程序?qū)υO(shè)備進行升級，升級操作十分簡單。

        強大、豐富的操控性能：
 采用2.8寸TFT彩色觸摸屏，可選擇中、英、法、德文菜單操作（出廠默認為中文）。
 7500條的開機、關機、一段報警、二段報警、故障報警記錄。
 具有誤操作后，快速恢復出廠設置的功能。
 可將一段報警、二段報警、超出量程報警、故障、主/備電轉換報警設置成不同的背景顏色和聲音。
 可通過報警控制器內部菜單的設置，選擇顯示檢測氣體的種類、量程和單位。只要改變?cè)O(shè)置，一臺報警控制器可連接多種類型輸出4-20mA信號的現場變送器。

 具有預警、報警、故障三段報警開關量輸出，并可在現場設定報警開關量的常開、常閉或脈沖的輸出方式。
 開機自檢設備的運行狀況，可自主判斷并中文顯示氣體報警裝置的故障原因。

        三、性能參數

        輸入及輸出信號：輸入4~20mA標準信號。可分別或同時輸出三組開關量信號（出廠設置為無源、常開）、一組4~20mA標準信號、一組RS485通信信號、一組CAN總線通信信號。
        精    度：±1%
        測量范圍：0-1ppm……10000ppm、0-100%LEL、0-100%VOL
        出廠設定：一段報警為滿量程的25%，二段報警為滿量程的50%
        報警方式：聲、光報警，數字及光柱顯示
        溫度范圍：-10℃～+45℃
        電源輸入：AC220V±10%,50-60HZ
        電源輸出：DC24V±10%
        功    耗：＜8w/路(含探測器、報警控制器）
        安裝方式：壁掛式、盤裝式、立柜式（30路以上）三種
        接線方式：報警器與探測器間采用三芯電纜連接（出廠默認）。
        防雷能力：報警裝置全套線路采用新型防雷設計，能有效的防治感應雷及浪涌雷對設備的損害
        可選設備：可選用報警控制器內置式鋰電池（5.2AH/12V、6.8AH/12V、10.8AH/12V）或SFD-900后備式不間斷電源（500VA/300W、1000VA/600W）。
