1、用途

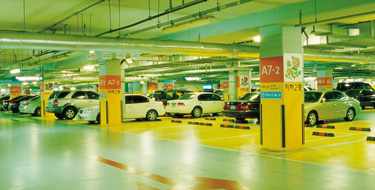

為了防止建筑物地下停車場內一氧化碳有毒氣體的危害，保護業主人身的健康和安全，因此，在在地下停車場內設置本一氧化碳?xì)怏w自動報警系統。

2、操作環境

2.1 SFD-860Ⅲ報警控制器
安裝位置： 大廈消防控制室內
環境溫度： -20℃~+45℃
環境濕度： 15%-95%RH
安裝高度：離地1.5米左右。

2.2 SFD-050T/C一氧化碳?xì)怏w探測器
安裝位置：室內非防爆區域有一氧化碳?xì)怏w泄漏的場所
環境溫度：-15℃~+50℃
環境濕度： ≤97% RH
環境壓力：90－110KPa
檢測量程：0-1000ppm
安裝高度：吸頂安裝。

3、供電

3.1 SFD-860Ⅲ報警控制器
電    源：輸入AC187V~242V ,50±1%Hz，輸出DC24V
備用電池：輸入AC220V，輸出DC24V/5.4Ah
最大功耗：AC供電≤17W，

3.2 SFD-050T/C可燃、有毒氣體探測器
工作電壓： 24VDC±2V
最大功耗：DC供電≤2.5W

4、技術性能
4.1  SFD-860Ⅲ報警控制器
機箱內布置按設計要求，并負責箱內線路，電源配置等，對系統完整性負責。
測量范圍 ：一氧化碳   0~1000ppm（CO）
通訊連接方式：采用RS485通訊，Modbus RTU通訊協議
總線制連接:SFD-860Ⅲ型控制器與探測器之間使用四總線制連接（兩跟信號、兩根電源）。
容  量：SFD-860Ⅲ型三種產品的標準容量分別是48、64、127只氣體探測器
傳輸距離：最大距離1200米（如增加中繼電源，傳輸距離可達4000米）。
報警方式：聲、光報警，液晶屏以中文顯示探測器地址及狀態。
反應時間：可燃?xì)怏w小于15秒、有毒氣體小于40秒。
輸出控制：8組觸點容量為AC220V/10A。
溫度范圍：報警器-20℃~+45℃
電    源：控制器AC220V/50Hz,探測器DC24V。
相對濕度：15%-95%RH。
外形尺寸：280×430×100mm。

4.2  SFD-050T/C一氧化碳?xì)怏w探測器
檢測范圍: 可燃?xì)怏w0-100%LEL；一氧化碳 500ppm、1000ppm、5000ppm；硫化氫0-100ppm；二氧化碳0-5%VOL；氧氣0-25%VOL；苯及芳香類氣體0-100ppm.......
電    源： 24VDC
功    率： ≤2.5W
通信信號：RS485總線、Modbus RTU通訊協議
使用環境： 溫度-15-+50℃、濕度≤97%RH
響應時間：≤30S
恢復時間：≤20S
使用年限：三年
控制功能：報警控制器可控制排氣扇及電磁閥。

輸出功率：DC9-12V, 50mA
尺寸:110mm×70mm×40mm

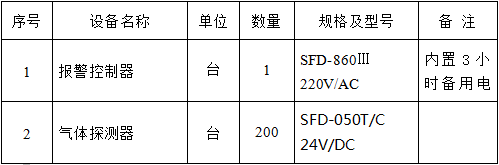

5.供貨范圍及要求

要求提供的設備和技術應能夠完全滿足現場的環境條件，并能夠在這一環境條件下長期無故障運行。
